蓄熱式焚燒爐 RTO
一、技術原理
蓄熱式熱氧化器（簡稱為RTO），是使用具有高熱容量的陶瓷蓄熱體，采用直接換熱的方法將燃燒尾氣中的熱量蓄積在蓄熱體中，高溫蓄熱體直接加熱待處理VOCs廢氣，將有機組份氧化分解為CO2和水，有機物去除率可以達到98%以上。蓄熱式熱交換器的熱回收率達到95%以上，而且占用空間小，輔助燃燒的消耗很少。 其工作方式是：蓄熱床底部的自動控制閥分別與進氣總管和排氣總管相連，蓄熱床通過換向閥交替換向，將由燃燒室出來的高溫氣體熱量蓄存，用于預熱進入蓄熱床的有機廢氣，從而實現減少燃料消耗的目的；蓄熱體采用陶瓷蓄熱材料吸收、釋放熱量；預熱后的有機廢氣在燃燒室適宜溫度下（ 750℃-820℃）發生氧化反應，生成二氧化碳和水，得到凈化。
二、適用范圍
適用于：石油及化工（如塑料、橡膠、合成纖維、有機化工）；油漆生產及噴漆；印刷（包括印鐵、印紙、印塑料）；電子元件及電線；農藥及染料；醫藥；顯像管、膠片、磁帶等。 有機廢氣濃度在 100mg/m3—10000/m3之間，單機可處理有機廢氣量在1000m3/h-60000m3/h范圍。
三、技術優勢
去除效率高于98%，處理效率穩定，不會隨尾氣濃度的變化波動；
燃燒產物為水和二氧化碳；通過合理設計可以利用VOCs的自放熱維持爐內溫度，不需要消耗燃料，熱回收效率高達95%，運行費用低；
通過合理設計可以利用VOCs的自放熱維持爐內溫度，不需要消耗燃料，熱回收效率高達95%，運行費用低；
通過PLC控制全自動運行，完善的數據采集和上傳功能；
根據實際需要可靈活的選擇熱回收方式；
氣體泄漏少，不產生二次污染，安全可靠性高。

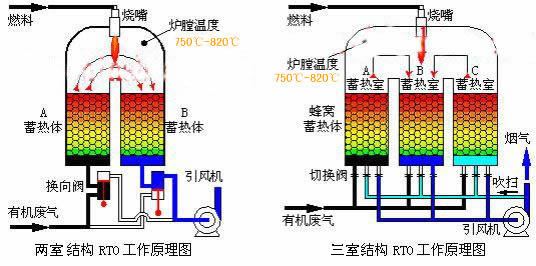

兩室 RTO
三室 RTO
四、技術參數
型 號 |
RTO-3-1000 |
RTO-3-1500 |
RTO-3-2000 |
RTO-3-2500 |
RTO-3-3000 |
RTO-3-4000 |
|
額定凈化流量（Nm3/h ） |
10000 |
15000 |
20000 |
25000 |
30000 |
40000 |
|
處理對象 |
三苯、醇、醚、醛、酚、酮、酯等VOC |
||||||
廢氣濃度mg/Nm3 |
100 ～4500mg/m3 |
||||||
凈化率（% ） |
≥98 |
||||||
蓄熱效率（% ） |
最高可達95 |
||||||
運行溫度（℃ ） |
750℃-820℃ |
||||||
燃燒器供熱能力 |
15 |
25 |
50 |
50 |
75 |
100 |
|
設備占地（重量） |
6m×10m,15t |
8m×12m,20t |
8m×15m,25t |
8m×16m,35t |
8m×20m,45t |
10m×22m,55t |
|
燃料 |
啟動時 |
燃燒器維持最大輸出 |
|||||
正常運行 |
根據廢氣濃度確定，當濃度1,500mg/Nm3 以上時，燃燒器維持小火即可 |
||||||
風壓損失（Pa ） |
≤3000 |
||||||
